南方變形監測系統SMOS應用于河南欒川竹園溝尾礦壩監測

  項目介紹：

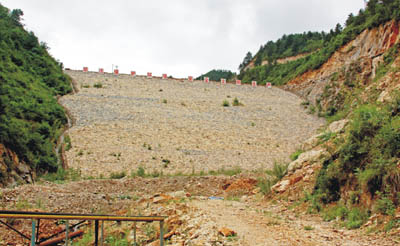

  大源竹園溝尾礦庫是欒川的標志性尾礦庫，其監測系統要求高，受到各方的關注，2011年3月監測項目立項，4月即開始建設。

  竹園溝尾礦庫在線安全監測系統的監測項目為：壩體表面和內部位移監測、浸潤線監測、庫水位監測、降水量監測、干灘監測、視頻監控。該系統由三部分組成：數據采集子系統、數據傳輸子系統、數據分析及管理子系統（監控中心）。其中數據采集子系統由安裝在尾礦庫壩體表面、內部及其它區域的各項監測設備組成；采集的原始數據通過數據傳輸子系統進行傳輸，數據傳輸子系統由光纖搭建而成；原始數據流終傳到監控中心由軟件進行自動解算、分析。

  系統能夠根據所采集的歷史數據進行智能分析，從而給出形變狀態在一定時間段內的發展趨勢，在壩體變形量超出安全預警限差的時候發送信息給相關負責人員，使決策管理人員能夠?qū)⑹鹿氏麥缭诿妊繝顟B(tài)，大大提高尾礦庫壩體安全性和可控性。

  南方尾礦庫變形監測系統SMOS-WK，在該項目中運用南方高精度NETS2GNSS監測主機及附件，主要用于尾礦庫表面位移監測，監測精度指標滿足國家規范要求；經過實踐，運行穩定。

  南方變形監測系統SMOS-WK技術介紹：

  系統軟件由監測數據采集模塊、視頻監控模塊、數據分析模塊、數據查詢模塊、數據輸出模塊、安全預警模塊和系統管理模塊七大模塊組成。系統操作人性化、智能化程度高、實時性強、工作效率高，可以根據用戶實際需求進行深度定制，非常適合各類尾礦庫在線監測，保證尾礦庫的安全。

  SMOS-WK尾礦庫實時在線監測系統軟件具有如下功能：

  （1）可實時監測尾礦庫的各測點傳感器，可自定采集時間，并對原始數據進行濾波、計算等處理，數據以數字或相應曲線、圖等形式實時顯示、記錄和打印。

  （2）監測數據能夠保存在多種數據庫內，并可進行歷史數據查詢，生成選定時間段內的傳感器大小值，還可以直接生成EXCEL或其他形式報表。

  （3）軟件界面清晰直觀，工具條與按鈕操作。以主界面和各子界面形式顯示，各界面間切換靈活，界面圖案可按客戶要求繪制改動。

  （4）數據可以各種圖形方式顯示，包括浸潤線、庫水位、壩體內部變形、降雨量等的時間歷程曲線圖、X/Y坐標圖、模擬圖、直方圖等形式，同時可存儲與處理視頻圖像。

  （5）具有數據越限報警設置顯示功能，現場即時上傳報警信息時，主機會出現明顯的報警畫面和報警信息，同時還可提供各種聲光報警等多媒體提示或手機短信報警。

  （6）能對系統中的每一用戶進行口令和操作權限的管理，能對不同的用戶分配不同的系統訪問、操作權限級別。用戶登錄后的操作將寫入系統日志，保障運行系統的安全性。

  （7）系統滿足開放性標準的要求，方便系統功能的添加、刪除、維護、修改、擴展。兼容當前流行的多種數據庫，包括Access、SqlServer、Oracle，并滿足數據庫容量的擴充、系統軟件功能的增強等方面的要求。

  （8）采用軟件開發，功能強大、靈活方便、界面美觀，信息化管理，智能化監測，不僅可完全實現尾礦庫安全監測的功能要求，還可根據實際需要進行軟件升級。
